工地揚塵LED全彩屏遠程監控系統產品優勢：
在符合要求的建設工地內安裝在線監控系統后，將對工地進行連續不間斷監測，主要監測的項目為可吸入顆粒物，并配套視頻監控系統、噪聲監控系統、氣象系統、數據采集系統和通信系統等，與各級環保局污染源監控中心無縫對接，實現互聯互通
工地揚塵LED全彩屏遠程監控系統及監控軟件功能特點：
實時方便的無線傳輸方式，在移動公網覆蓋的區域內都可以工作;
*噪聲處理軟件可提供多種形式的噪聲數據的監測;
運行于Microsoft Windows2000，Windows XP和Windows7環境下;
在PC機上觀察和儲存測量數據;
可以根據環境管理的要求進行儲存、匯、統計、分析、評價和信息發布;
能繪制環境噪聲時間、空間分布圖、各種數據報表;
SPL, Leq, Ln, Lmin, Lmax, Ldn測量和計算，自動計算感覺噪聲級/有效感覺噪聲級;
揚塵顆粒數自動統計分析，體積/質量統計數據換算;
GPS軟件：配合GPS單元，測量噪聲監測終端的位置，并存入數據庫;
獨立的硬件系統運行監控器，保證系統可靠工作;
工地揚塵LED全彩屏遠程監控系統技術參數：
|
監測指標
|
測量范圍
|
分辨率
|
*度
|
備注
|
|
PM2.5
|
0-2mg/m3
|
1ug/m3
|
±10%左右
|
PM2.5/PM10／TSP監測探頭選其一
|
|
PM10
|
0-4mg/m3
|
1ug/m3
|
±10%左右
|
PM2.5/PM10／TSP監測探頭選其一
|
|
TSP
|
0-10mg/m3
|
1ug/m3
|
±10%左右
|
PM2.5/PM10／TSP監測探頭選其一
|
|
噪聲
|
30db~130db
|
0.5db
|
±%，A加權
|
頻率范圍：10~20KHz；
頻率計權：A；
時間計權：F
|
|
攝像頭
|
高清1080P低碼流30倍一體化防水球機
|
|
溫度
|
-50℃～+100℃
|
0.1℃
|
±0.2℃*
|
大氣溫度
|
|
濕度
|
0～100％RH
|
0.1％RH
|
±0.8%RH
|
大氣濕度
|
|
氣壓
|
100～1200hpa
|
0.1hpa
|
±0.3hpa*
|
氣壓
|
|
風向
|
0～360°
|
1°
|
±3°
|
風向
|
|
風速
|
0～60m/s
|
0.1m/s
|
±(0.3+0.03V)m/s
|
風速
|
建筑工地揚塵污染監控系統

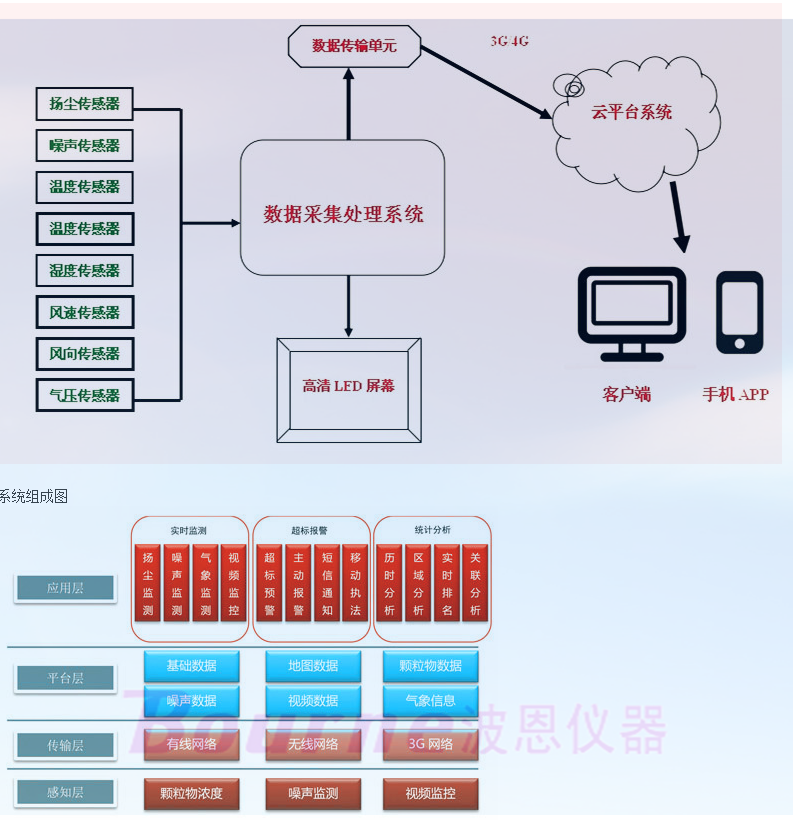

建筑工地揚塵污染監控系統拓撲結構圖
系統組成圖
一、功能與系統特點
· 符合*標準：GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》
· 采用在線式粉塵監測儀，性能穩定，數據準確
· 具有數據觀察窗功能，以方便用戶就地查看測量數據。
· 具有揚塵預警、標提醒、圖像抓拍功能。
· 全天候全自動24小時365天持續不間斷工作，故障提示報警功能
· 氣象參數擴展：可選配溫濕度、風速風向、氣壓、降雨量、一體化攝像頭等
· 工作環境：溫度-20～80℃，相對溫度不高于90%
· 供電：AC220V±15%
· 支持多種通訊方式：以太網通訊，可選GPRS/CDMA/EDGA/3G、RS485
· 本監測系統應具有多種顆粒物因子(TSP、PM 10、PM 2.5)在線監測拓展功能、環境噪聲和氣象五參數實時監測功能和實時數據采集功能，并自備數據采集平臺
建筑工地揚塵污染監控系統
建筑工地揚塵污染監控系統拓撲結構圖
系統組成圖
一、功能與系統特點
· 符合*標準：GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》
· 采用在線式粉塵監測儀，性能穩定，數據準確
· 具有數據觀察窗功能，以方便用戶就地查看測量數據。
· 具有揚塵預警、標提醒、圖像抓拍功能。
· 全天候全自動24小時365天持續不間斷工作，故障提示報警功能
· 氣象參數擴展：可選配溫濕度、風速風向、氣壓、降雨量、一體化攝像頭等
· 工作環境：溫度-20～80℃，相對溫度不高于90%
· 供電：AC220V±15%
· 支持多種通訊方式：以太網通訊，可選GPRS/CDMA/EDGA/3G、RS485
· 本監測系統應具有多種顆粒物因子(TSP、PM 10、PM 2.5)在線監測拓展功能、環境噪聲和氣象五參數實時監測功能和實時數據采集功能，并自備數據采集平臺
二、系統組成與功能
(一)系統組成
建筑工地揚塵污染監控系統由顆粒物在線監測儀、數據采集和傳輸系統、視頻監控系統、后臺數據處理系統及信息監控管理平臺共四部分組成。系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀、云臺攝像頭、氣象五參數采集設備和采集傳輸等設備，實現了實時、遠程、自動監控顆粒物濃度;數據通過采用3G/4G網絡傳輸，可以在智能移動平臺、桌面PC機等多終端訪問;監控平臺還具有多種統計和高濃度報警功能，可廣泛應用在散貨堆場和碼頭、混凝土攪拌站以及工廠企業無組織排放的實時監控。
建筑工地揚塵污染監控系統的四部分組成如圖1所示。
1、感知層：污染源在線監測儀，包括顆粒物濃度監測儀、氣象五參數監測儀、噪聲監測儀和視頻監控攝像機，對顆粒物濃度、氣象參數、噪聲和現場視頻進行連續自動在線監測;ZHHB-YZ顆粒物監測儀就可以實現揚塵的實時監測，數據無線上報。
2、傳輸層：采用有線、無線、3G/4G等方式傳輸各種監測數據;
3、平臺層：數據服務云平臺，依托在建工地揚塵與噪聲監測平臺的數據，進行系統分析、提供跨區域、全時間、多層次的數據挖掘和對比，為科學治理霧霾提供數據支撐;
4、應用層：面向不同環保局、建筑工地的客戶端系統，實現基于Web的污染源實時數據在線監測、現場圖像和視頻的監控、污染源標報警、以及面向不同管理層的各種管理與統計分析。
(二)系統平臺
揚塵污染在線監測信息監控管理平臺可支持各種終端平臺通過公網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源標報警、以及面向不同管理層的各種管理與統計分析。
三、技術特點及優勢
系統基于對城市工地揚塵污染監控管理的需求而設計，技術特點和優勢主要體現在以下三點：
(一)監測終端系統系統集成了TSP、PM10、PM2.5、溫度、濕度、風向和風速、大氣壓，降雨量等多個環境參數，全天候24小時在線連續監測，全天候提供工地的空氣質量數據，過報警值時還能自動啟動監控設備，具有多參數、實時性、智能化等特性;
|
技術參數
|
|
監測指標
|
測量范圍
|
分辨率
|
準確度
|
備注
|
|
PM2.5
|
0-500ug/m3
|
1ug/m3
|
±10%
|
|
|
PM10
|
0-2mg/m3
|
1ug/m3
|
±10%
|
|
|
TSP
|
0～20mg/m3
|
1mg/m3
|
±10%
|
|
|
風速
|
0-30m,0-60m（可選）
|
0.1m/s
|
±1m/s
|
|
|
風向
|
0～360°/16方位
|
1°
|
±3°
|
|
|
噪聲
|
30~130dB
|
31.5Hz~8kHz
|
±1.5dB
|
|
|
大氣溫度
|
-30～+70℃
|
0.1℃
|
±0.3℃
|
|
|
大氣濕度
|
0～*RH
|
1%RH
|
±3%RH
|
|
|
大氣壓力
|
500～1100hPa
|
0.1 hPa
|
±0.3hPa
|
|
|
|
